Projekt domu 108DL

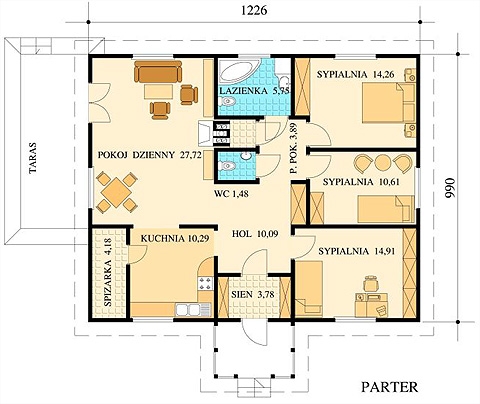

Wykaz powierzchni
pokój dzienny 27,7m²
łazienka 5,75m²
sypialnia 14,26m²
sypialnia 10,61m²
sypialnia 14,94m²
sień 3,78m²
hol 10,09m²
p. pokój 3,89m²
wc 1,48m²
kuchnia 10,29m²
spiżarka 4,18m²
składzik 0,95m²
Razem 108,00m²
Dane techniczne budynku
Powierzchnia użytkowa 108,00 m²
Powierzchnia całkowita 121,00 m²
Powierzchnia zabudowy 127,00 m²
Ilość pokoi 4
Wysokość budynku do kalenicy 6,40 m
Kąt nachylenia dachu 30
Dach dwuspadowy
Szerokość elewacji frontowej 12,26m
Wymiary działki 20,26m x 18,90m
Wymiary budynku 12,26m x 9,90m
Opis projektu ADELA:

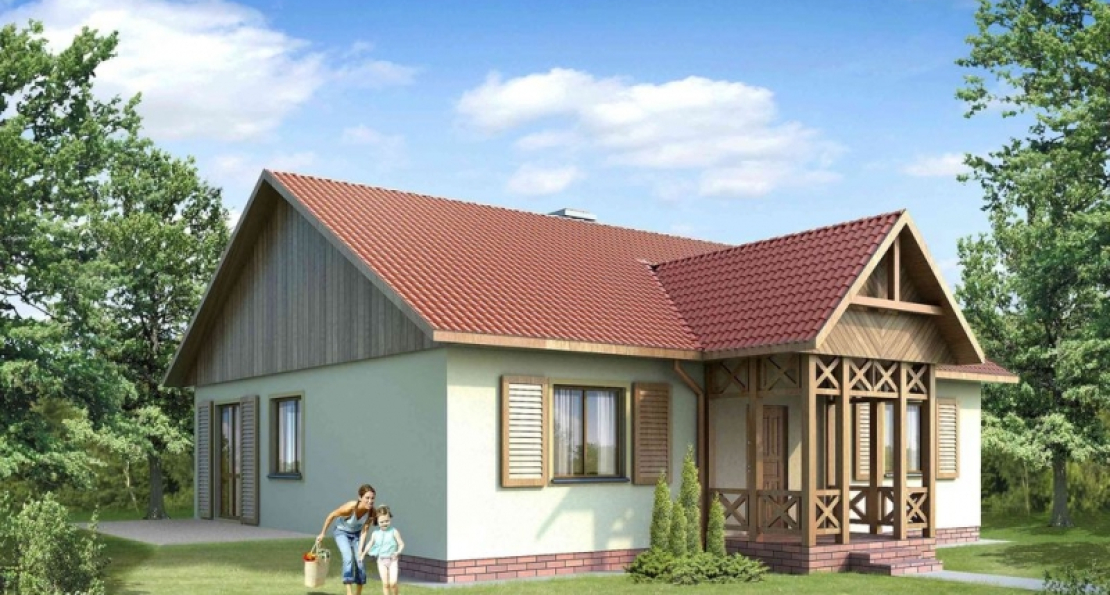

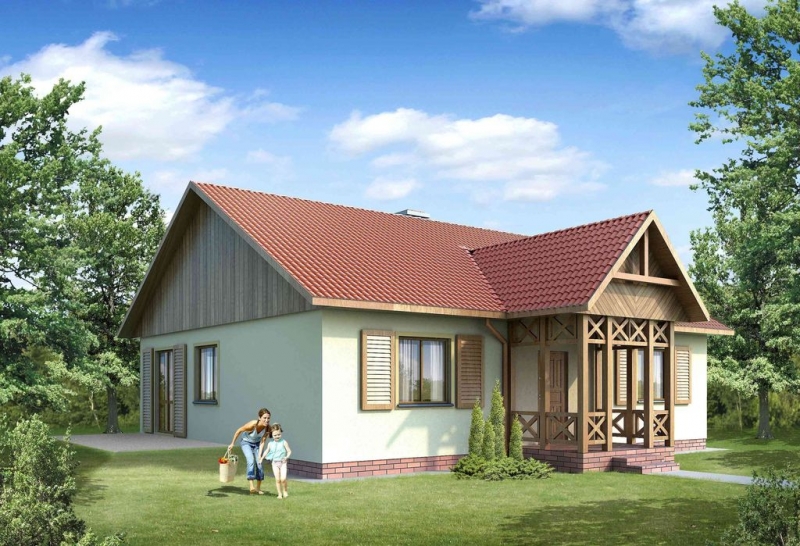

Dom drewniany parterowy - szkielet drewniany z nie użytkowym poddaszem, niepodpiwniczony. Dom podzielony jest na dwie strefy dzienną i nocną. Strefa dzienna to hol, kuchnia ze spiżarką, pokój dzienny z kominkiem i wc dostępne z holu, natomiast strefa nocna to trzy sypialnie z łazienką i schowkiem. Dach dwuspadowy kryty dachówką blaszaną. Prosta bryła budynku, wejście do budynku poprzez ganek zadaszony. Wygodny budynek dla cztero osobowej rodziny.
Technologia wykonania:
Budynek zaprojektowano w konstrukcji drewnianej tzw. kanadyjczyk. Ściany wewnętrzne i zewnętrzne drewniane, słupki o przekroju 4 x 14cm, strop i więźba dachowa drewniane o przekroju 4 x 18cm. Ściany za zewnątrz szalówka drewniana lub tynk akrylowy na styropianie, wewnętrzne płyta gipsowo-kartonowa na łatach. Dach o kącie nachylenia 30º kryty blacho dachówką.
Projekt zawiera:
Opis techniczny
Rzut ław fundamentowych w skali 1:50
Detale ław fundamentowych i ich obliczenia
Rzut parteru w skali 1:50 z naniesionymi elementami konstrukcyjnymi
Rzut parteru – belki stropowe w skali 1:50
Rzut więźby dachowej w skali 1:50
Rzut dachu w skali 1:50
Przekroje w skali 1:50 – niezbędna ilość pokazująca wszystkie elementy budynku

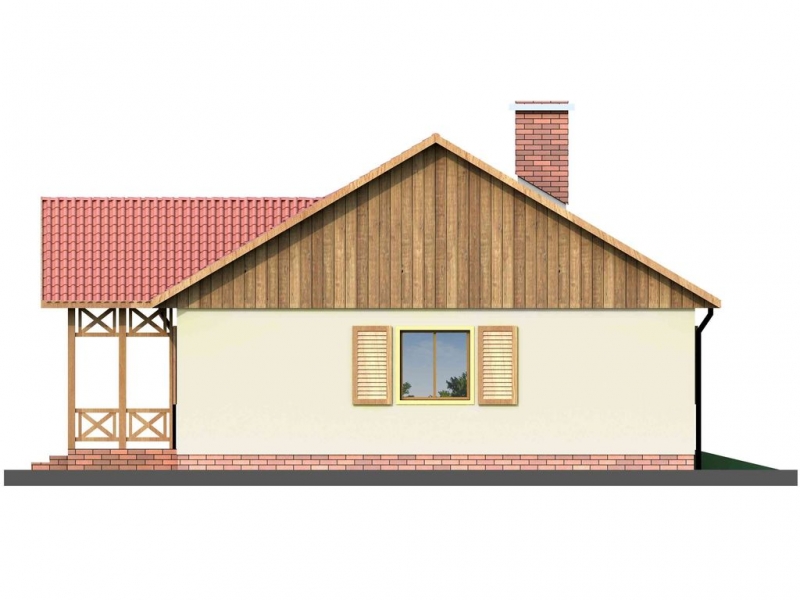

Cztery elewacje
Rysunki detali konstrukcyjnych
Pełne obliczenia konstrukcyjne wszystkich elementów konstrukcyjnych budynku
Wykaz stolarki okiennej i drzwiowej
Wykaz podstawowej tarcicy na cały dom
Oświadczenia projektantów o zgodności wykonanego projektu ze sztuką budowlaną i zasadami wiedzy technicznej
Uprawnienia projektowe i zaświadczenia z izby architektów i inżynierów
Zgodę na zmiany w projekcie (architekci członkowie izby architektów dostają zgodę „in blanco”)
Do każdego projektu dodajemy publikację Zbuduj sam drewniany dom. Instrukcja montażu krok po kroku (wersja drukowana).
Zamówienie
Zamawiam projekt powtarzalny budynku mieszkalnego, jednorodzinnego w konstrukcji drewnianej szkieletowej, typ
108DL
Cena projektu budowlanego architektonicznego i budowlanego technicznego z instalacjami po 3 egzemplarze
