Projekt domu 129DL z wykuszem
Wykaz powierzchni

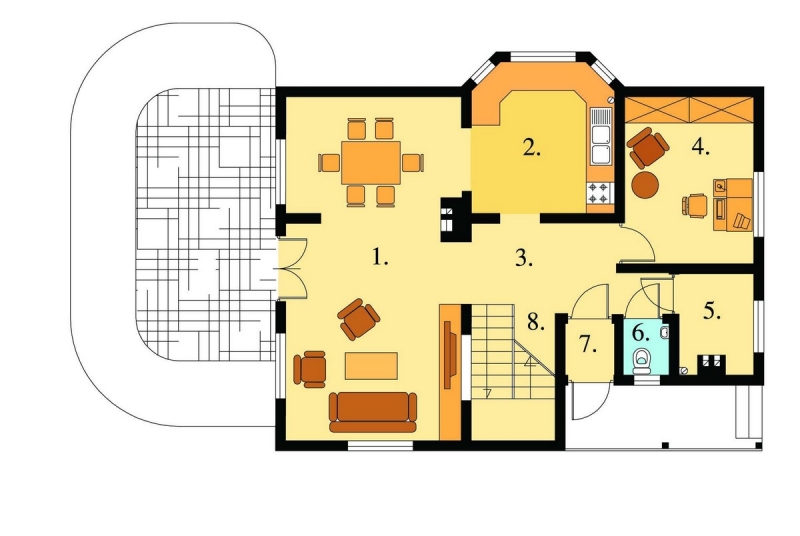

PARTER
pokój dzienny 32,08m²
kuchnia 11,27m²
hol 8,69m²
pokój 11,86m²
pom. gospodarcze 4,30m²
wc 1,39m²
sień 1,52m²
klatka schodowa 3,04m²
PODDASZE
sypialnia 20,77m²
sypialnia 11,27m²
sypialnia 7,56m²
garderoba 4,77m²
przedpokój 7,19m²
łazienka 6,23m²
klatka schodowa 1,52m²
Dane techniczne budynku
Powierzchnia użytkowa 133,46m²
Powierzchnia zabudowy 93,75m²
Powierzchnia zabudowy tarasu 37,22m²
Wysokość budynku w kalenicy 8,25m
Ilość pokoi 5
Minimalne wymiary działki 17,05m x 20,10m
Wymiary budynku 9,05m x 11,10m
Opis projektu 129DL Z WYKUSZEM:
Dom drewniany parterowy z garażem - szkielet drewniany, przeznaczony dla 4-5 osobowej rodziny. Zostały wydzielone dwie strefy, dzienna na parterze to sień, hol, salon, kuchnia, wc, natomiast część nocna to trzy sypialnie i łazienka.
Technologia wykonania:
Budynek zaprojektowano w konstrukcji drewnianej tzw. kanadyjczyk. Ściany wewnętrzne i zewnętrzne drewniane, słupki o przekroju 5 x 15cm, strop i więźba dachowa drewniane o przekroju 5 x 20cm. Ściany za zewnątrz szalówka drewniana lub tynk akrylowy na styropianie, wewnętrzne płyta gipsowo-kartonowa na łatach. Dach o kącie nachylenia 45º kryty blacho dachówką.
Projekt zawiera:
Opis techniczny
Rzut ław fundamentowych w skali 1:50
Detale ław fundamentowych i ich obliczenia
Rzut parteru w skali 1:50 z naniesionymi elementami konstrukcyjnymi
Rzut parteru – belki stropowe w skali 1:50
Rzut poddasza w skali 1:50 z naniesionymi elementami konstrukcyjnymi
Rzut więźby dachowej w skali 1:50
Rzut dachu w skali 1:50
Przekroje w skali 1:50 – niezbędna ilość pokazująca wszystkie elementy budynku

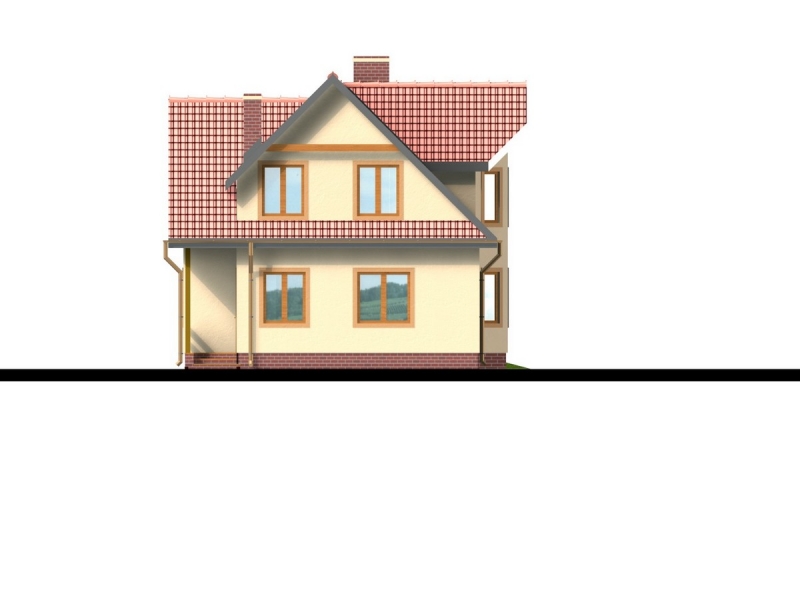

Cztery elewacje
Rysunki detali konstrukcyjnych
Pełne obliczenia konstrukcyjne wszystkich elementów konstrukcyjnych budynku
Wykaz stolarki okiennej i drzwiowej
Wykaz podstawowej tarcicy na cały dom
Oświadczenia projektantów o zgodności wykonanego projektu ze sztuką budowlaną i zasadami wiedzy technicznej
Uprawnienia projektowe i zaświadczenia z izby architektów i inżynierów
Zgodę na zmiany w projekcie (architekci członkowie izby architektów dostają zgodę „in blanco”)
Do każdego projektu dodajemy publikację Zbuduj sam drewniany dom. Instrukcja montażu krok po kroku (wersja drukowana).
Zamówienie
Zamawiam projekt powtarzalny budynku mieszkalnego, jednorodzinnego w konstrukcji drewnianej szkieletowej, typ
129DL Z WYKUSZEM
Cena projektu budowlanego architektonicznego i budowlanego technicznego z instalacjami po 3 egzemplarze
