Projekt domu 169 DL
Wykaz powierzchni
PARTER
pokój dzienny 32,08m²
kuchnia 9,24m²
hol 8,68m²
pom. gospodarcze 4,30m²
pokój 11,89m²
sień 1,52m²
wc 1,39m²
klatka schodowa 3,04m²
garaż 22,50m²
pom. gospodarcze 7,02m²

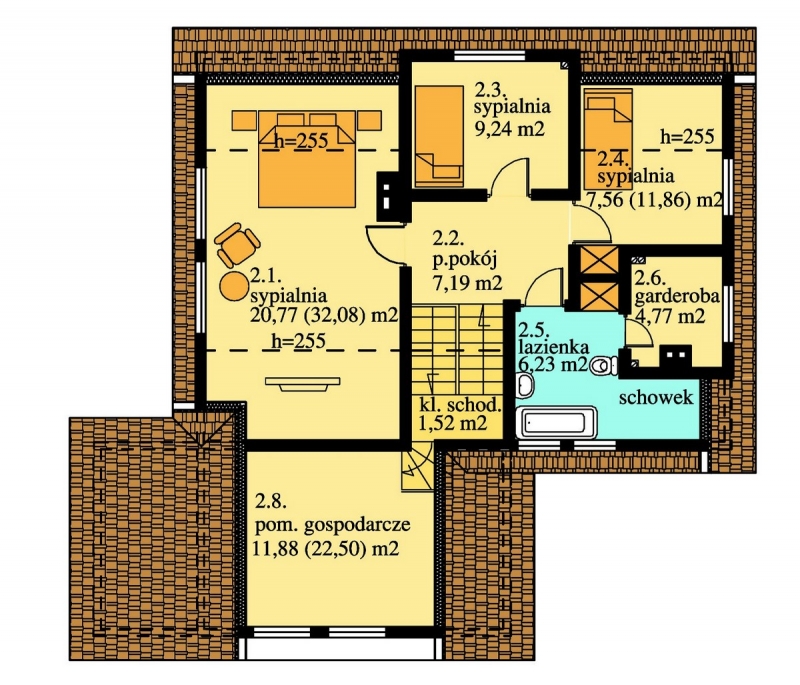

PODDASZE
sypialnia 20,77m²
przedpokój 7,19m²
sypialnia 9,24m²
sypialnia 7,56m²
łazienka 6,23m²
garderoba 4,77m²
klatka schodowa 1,52m²
pom. gospodarcze 11,88m²
Dane techniczne budynku
Powierzchnia użytkowa: 170,79m²
Powierzchnia zabudowy: 123,64m²
Wysokość budynku w kalenicy: 8,22m
Ilość pokoi: 5
Minimalne wymiary działki: 20,00m x 22,20m
Wymiary budynku: 12,00m x 13,20m
Opis projektu 169 DL:
Dom jednorodzinny, parterowy z użytkowym poddaszem, garażem. Wygodny budynek dla 4-5-cio osobowej rodziny. Dom podzielony jest na dwie strefy: dzienną i nocną. Strefa dzienna na parterze to hol, kuchnia, pomieszczenie gospodarcze, wc, pokój do pracy i pokój dzienny z kominkiem, natomiast część nocna to trzy sypialnie, łazienka z garderobą, oraz pomieszczenie gospodarcze nad garażem.
Technologia wykonania:
Budynek zaprojektowano w konstrukcji drewnianej tzw. kanadyjczyk. Ściany wewnętrzne i zewnętrzne drewniane, słupki o przekroju 5 x 15cm, strop i więźba dachowa drewniane o przekroju 5 x 20cm. Ściany za zewnątrz szalówka drewniana lub tynk akrylowy na styropianie, wewnętrzne płyta gipsowo-kartonowa na łatach. Dach o kącie nachylenia 45º kryty blacho dachówką.
Projekt zawiera:
Opis techniczny
Rzut fundamentów
Rzut podwaliny
Rzut parteru
Rozrysowane ściany parteru
Przekroje
Więźba dachowa
Detale więźby dachowej

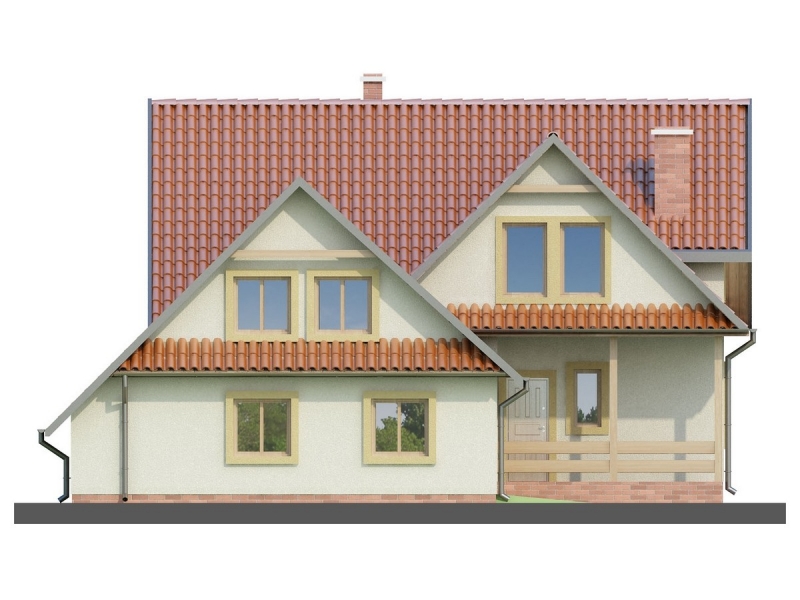

Elewacje
Wykaz tarcicy
Wykaz stolarki
Instalacje sanitarne
Instalacje elektryczne
Uprawnienia i izby projektantów
Charakterystyka energetyczna
Zgoda na zmiany
Do każdego projektu dodajemy publikację Zbuduj sam drewniany dom. Instrukcja montażu krok po kroku (wersja drukowana).
Zamówienie
Zamawiam projekt powtarzalny budynku mieszkalnego, jednorodzinnego w konstrukcji drewnianej szkieletowej, typ
169 DL
Cena projektu budowlanego architektonicznego i budowlanego technicznego z instalacjami po 3 egzemplarze
