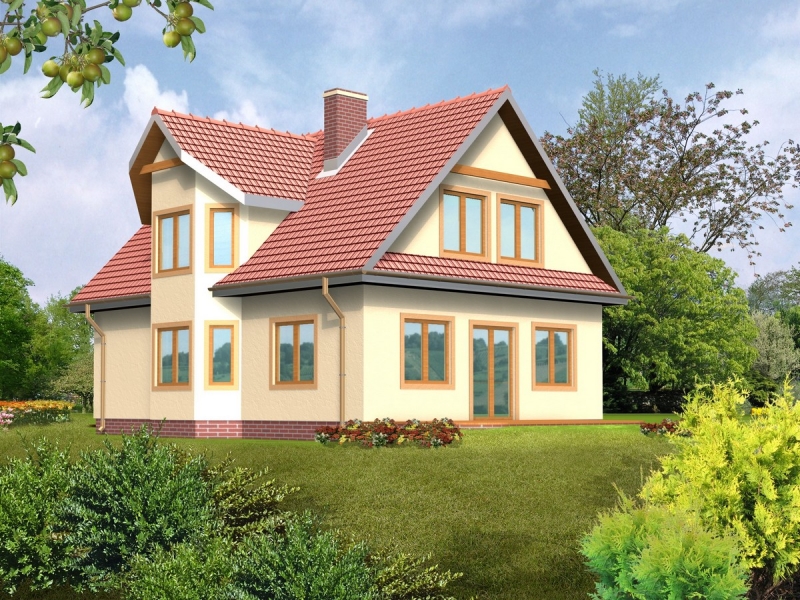

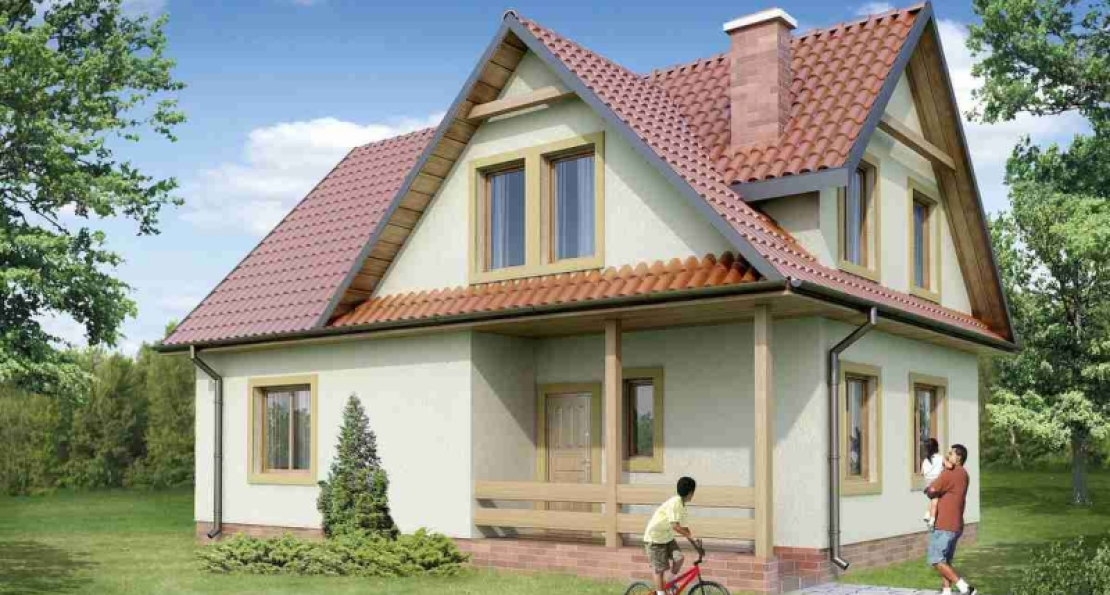

Projekt domu 169 z Wykuszem
Wykaz powierzchni

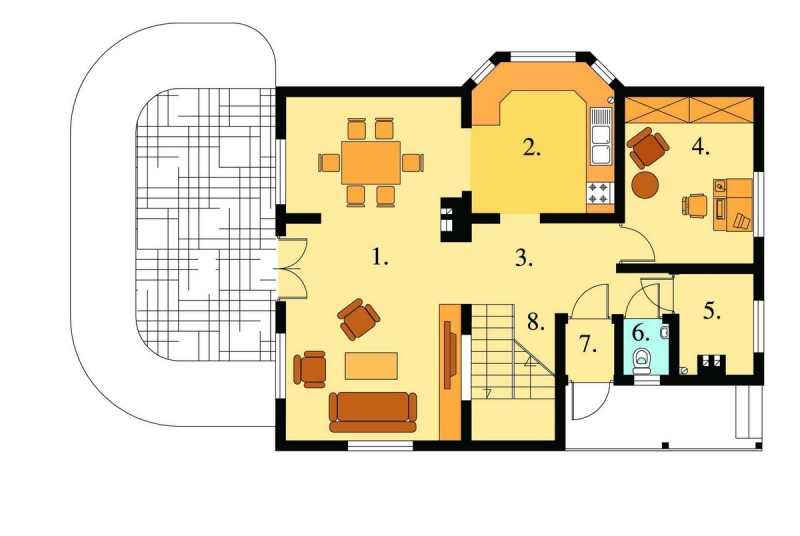

PARTER
pokój dzienny 32,08m²
kuchnia 11,28m²
hol 8,68m²
pom. gospodarcze 4,30m²
pokój 11,86m²
sień 1,52m²
wc 1,39m²
klatka schodowa 3,04m²
garaż 22,50m²
pom. gospodarcze 7,02m²
PODDASZE
sypialnia 7,56m²
sypialnia 11,27m²
sypialnia 20,77m²
garderoba 4,77m²
łazienka 6,23m²
przedpokój 7,19m²
klatka schodowa 1,52m²
pom. gospodarcze 11,90m²
Dane techniczne budynku
Powierzchnia użytkowa 174,87m²
Powierzchnia zabudowy 125,78m²
Wysokość budynku w kalenicy 8,22m
Ilość pokoi 5
Minimalne wymiary działki 20,80m x 22,20m
Wymiary budynku 12,83m x 13,20m
Opis projektu 169 Z WYKUSZEM:
Dom jednorodzinny, parterowy z użytkowym poddaszem i garażem, niepodpiwniczony. Wygodny budynek dla 4-5-cio osobowej rodziny. Dom podzielony jest na dwie strefy: dzienną i nocną. Strefa dzienna na parterze to hol, kuchnia, pomieszczenie gospodarcze, wc, pokój do pracy i pokój dzienny z kominkiem, natomiast część nocna to trzy sypialnie, łazienka z garderobą oraz pomieszczenie gospodarcze nad garażem.
Technologia wykonania:
Budynek zaprojektowano w konstrukcji drewnianej tzw. kanadyjczyk. Ściany wewnętrzne i zewnętrzne drewniane, słupki o przekroju 5 x 15cm, strop i więźba dachowa drewniane o przekroju 5 x 20cm. Ściany za zewnątrz szalówka drewniana lub tynk akrylowy na styropianie, wewnętrzne płyta gipsowo-kartonowa na łatach. Dach o kącie nachylenia 45º kryty blacho dachówką.
Projekt zawiera:
Opis techniczny
Rzut ław fundamentowych w skali 1:50
Detale ław fundamentowych i ich obliczenia
Rzut parteru w skali 1:50 z naniesionymi elementami konstrukcyjnymi
Rzut parteru – belki stropowe w skali 1:50
Rzut poddasza w skali 1:50 z naniesionymi elementami konstrukcyjnymi
Rzut więźby dachowej w skali 1:50
Rzut dachu w skali 1:50
Przekroje w skali 1:50 – niezbędna ilość pokazująca wszystkie elementy budynku

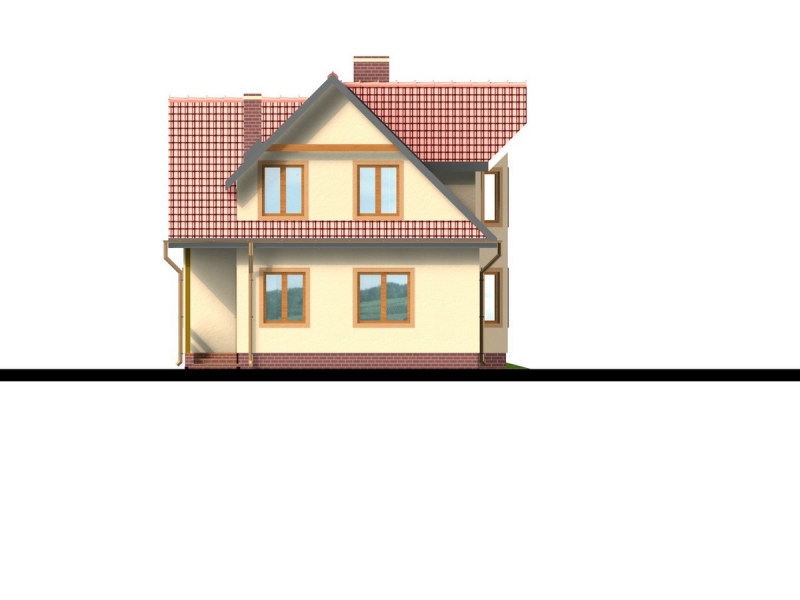

Cztery elewacje
Rysunki detali konstrukcyjnych
Pełne obliczenia konstrukcyjne wszystkich elementów konstrukcyjnych budynku
Wykaz stolarki okiennej i drzwiowej
Wykaz podstawowej tarcicy na cały dom
Oświadczenia projektantów o zgodności wykonanego projektu ze sztuką budowlaną i zasadami wiedzy technicznej
Uprawnienia projektowe i zaświadczenia z izby architektów i inżynierów
Zgodę na zmiany w projekcie (architekci członkowie izby architektów dostają zgodę „in blanco”)
Do każdego projektu dodajemy publikację Zbuduj sam drewniany dom. Instrukcja montażu krok po kroku (wersja drukowana).
Zamówienie
Zamawiam projekt powtarzalny budynku mieszkalnego, jednorodzinnego w konstrukcji drewnianej szkieletowej, typ
169 Z WYKUSZEM
Cena projektu budowlanego architektonicznego i budowlanego technicznego z instalacjami po 3 egzemplarze
