Projekt domu Amelia
Wykaz powierzchni

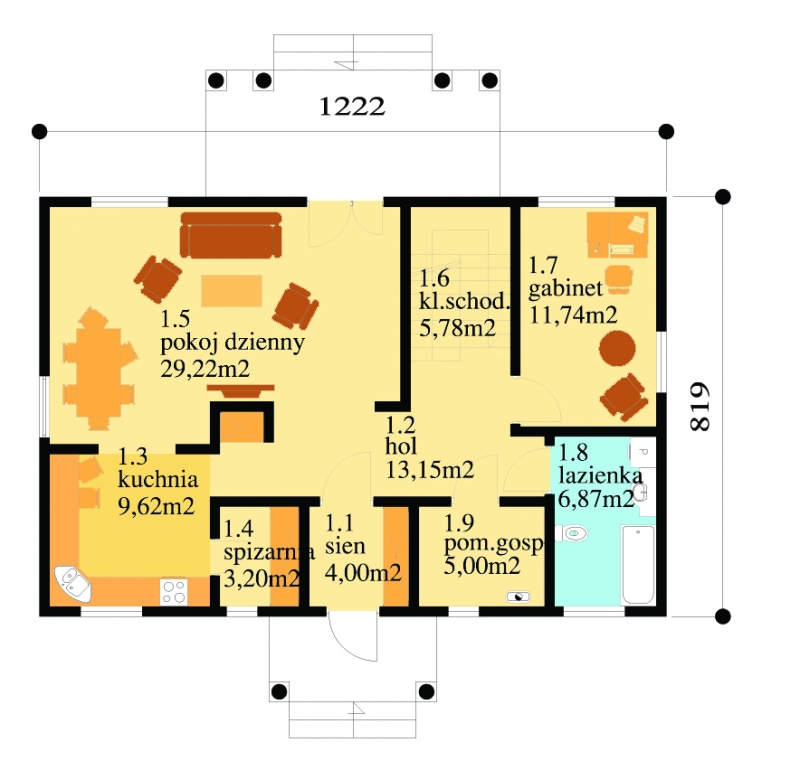

PARTER 88,58m²
sień 4,00m²
hol 13,15m²
kuchnia 9,62m²
spiżarka 3,20m²
salon 29,22m²
klatka schodowa 5,78m²
gabinet 11,74m²
łazienka 6,87m²
pom. gospodarcze 5,00m²
PODDASZE 118,00m²
komunikacja 5,02m²
sypialnia 13,08m²
garderoba 2,61m²
sypialnia 12,26m²
sypialnia 12,34m²
łazienka 7,05m²
Dane techniczne budynku
Powierzchnia użytkowa 140,94m²
Powierzchnia zabudowy 98,86m²
Powierzchnia zabudowy tarasu 23,96m²
Ilość pokoi 5
Minimalne wymiary działki 17,19m x 20,22m
Wymiary budynku 8,19m x 12,22m
Opis projektu AMELIA:
Dom jednorodzinny, parterowy z użytkowym poddaszem. Wygodny budynek dla 4-5-cio osobowej rodziny. Dom podzielony jest na dwie strefy: dzienną i nocną. Strefa dzienna na parterze to hol, salon, kuchnia, spiżarnia, łazienka, pomieszczenie gospodarcze, natomiast część nocna na poddaszu to trzy sypialnie z łazienką i garderobą.
Technologia wykonania:
Budynek zaprojektowano w konstrukcji drewnianej tzw. kanadyjczyk. Ściany wewnętrzne i zewnętrzne drewniane, słupki o przekroju 4 x 14cm, strop i więźba dachowa drewniane o przekroju 5 x 24cm. Ściany za zewnątrz szalówka drewniana lub tynk akrylowy na styropianie, wewnętrzne płyta gipsowo-kartonowa na łatach. Dach o kącie nachylenia 45º kryty blacho dachówką.
Projekt zawiera:
Opis techniczny
Rzut ław fundamentowych w skali 1:50
Detale ław fundamentowych i ich obliczenia
Rzut parteru w skali 1:50 z naniesionymi elementami konstrukcyjnymi
Rzut parteru – belki stropowe w skali 1:50
Rzut poddasza w skali 1:50 z naniesionymi elementami konstrukcyjnymi
Rzut więźby dachowej w skali 1:50
Rzut dachu w skali 1:50
Przekroje w skali 1:50 – niezbędna ilość pokazująca wszystkie elementy budynku

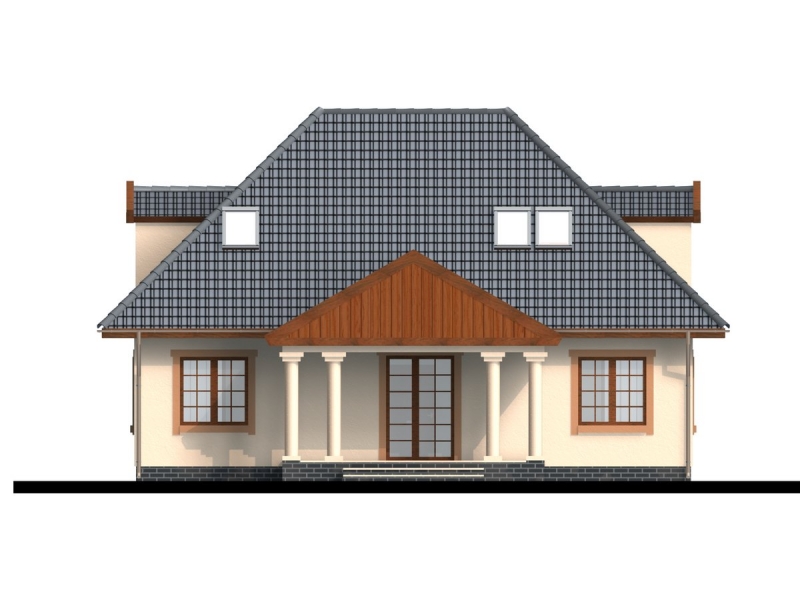

Cztery elewacje
Rysunki detali konstrukcyjnych
Pełne obliczenia konstrukcyjne wszystkich elementów konstrukcyjnych budynku
Wykaz stolarki okiennej i drzwiowej
Wykaz podstawowej tarcicy na cały dom
Oświadczenia projektantów o zgodności wykonanego projektu ze sztuką budowlaną i zasadami wiedzy technicznej
Uprawnienia projektowe i zaświadczenia z izby architektów i inżynierów
Zgodę na zmiany w projekcie (architekci członkowie izby architektów dostają zgodę „in blanco”)
Do każdego projektu dodajemy publikację Zbuduj sam drewniany dom. Instrukcja montażu krok po kroku (wersja drukowana).
Zamówienie
Zamawiam projekt powtarzalny budynku mieszkalnego, jednorodzinnego w konstrukcji drewnianej szkieletowej, typ
AMELIA
Cena projektu budowlanego architektonicznego i budowlanego technicznego z instalacjami po 3 egzemplarze
