Projekt domu Czesława
Wykaz powierzchni
PARTER 105,63m²
pokój dzienny 26,34m²
jadalnia 13,99m²
kuchnia 11,19m²
spiżarka 3,65m²
hol 15,56m²
sień 3,50m²
klatka schodowa 3,47m²
wc 2,32m²
kotłownia 2,93m²
sypialnia 17,50m²
łazienka 7,19m²
garaż 31,50m²

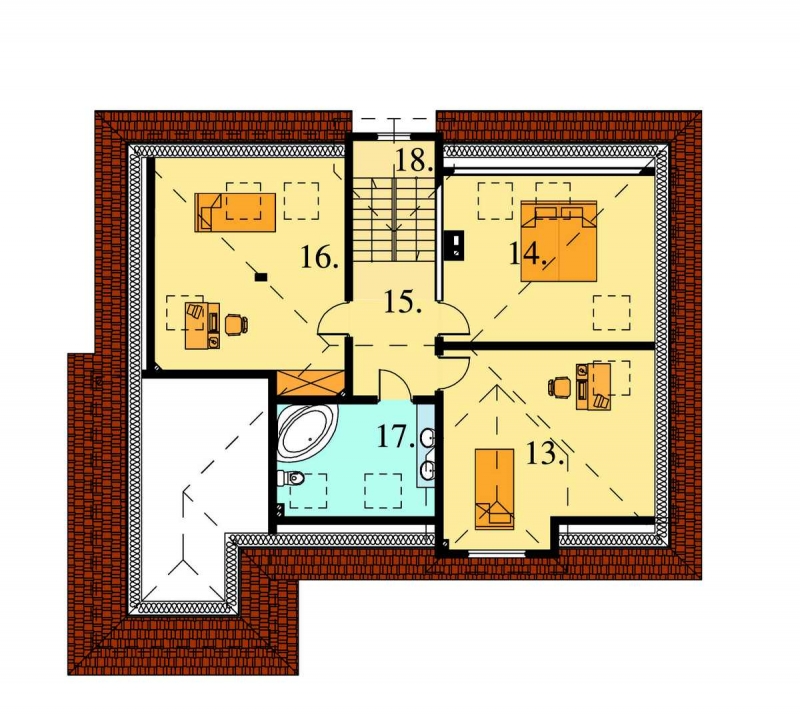

PODDASZE 70,28m²
sypialnia 19,50m²
sypialnia 14,02m²
przedpokój 7,76m²
sypialnia 17,32m²
łazienka 8,21m²
klatka schodowa 3,47m²
Dane techniczne budynku
Powierzchnia użytkowa 175,91m²
Powierzchnia zabudowy 157,97m²
Wysokość budynku w kalenicy 8,00m
Ilość pokoi 5
Minimalne wymiary działki 22,44m x 23,24m
Wymiary budynku 13,44m x 15,24m
Opis projektu CZESŁAWA:
Dom jednorodzinny, parterowy z użytkowym poddaszem, niepodpiwniczony. Wygodny budynek dla 4-5-cio osobowej rodziny. Dom podzielony jest na dwie strefy: dzienną i nocną. Strefa dzienna na parterze to kuchnia ze spiżarką, pokój dzienny z kominkiem, wc, hol oraz pokój gościnny, lub sypialnia z łazienką, natomiast część nocna to trzy sypialnie z łazienką na poddaszu.
Technologia wykonania:
Budynek zaprojektowano w konstrukcji drewnianej tzw. kanadyjczyk. Ściany wewnętrzne i zewnętrzne drewniane, słupki o przekroju 4 x 14cm, strop i więźba dachowa drewniane o przekroju 4 x 18cm. Ściany za zewnątrz szalówka drewniana lub tynk akrylowy na styropianie, wewnętrzne płyta gipsowo-kartonowa na łatach. Dach o kącie nachylenia 40º kryty blacho dachówką.
Projekt zawiera:
Opis techniczny
Rzut ław fundamentowych w skali 1:50
Detale ław fundamentowych i ich obliczenia
Rzut parteru w skali 1:50 z naniesionymi elementami konstrukcyjnymi
Rzut parteru – belki stropowe w skali 1:50
Rzut poddasza w skali 1:50 z naniesionymi elementami konstrukcyjnymi
Rzut więźby dachowej w skali 1:50
Rzut dachu w skali 1:50
Przekroje w skali 1:50 – niezbędna ilość pokazująca wszystkie elementy budynku

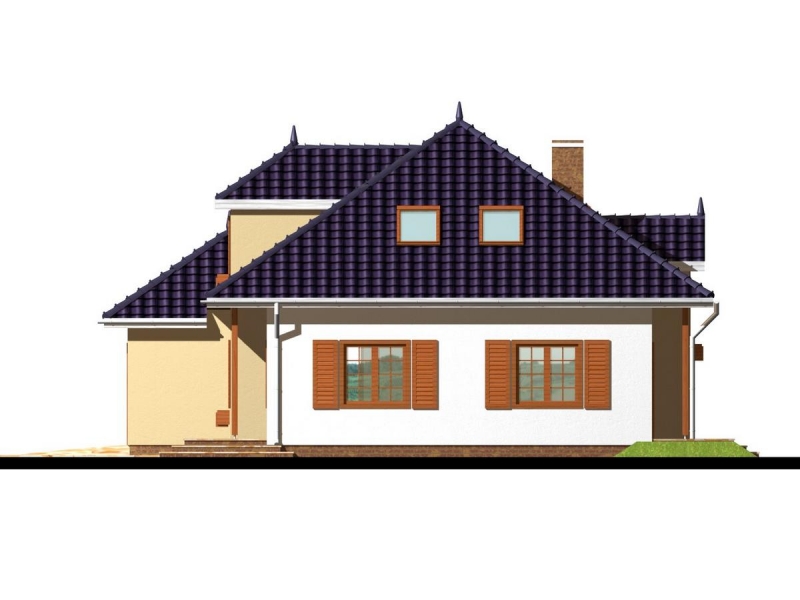

Cztery elewacje
Rysunki detali konstrukcyjnych
Pełne obliczenia konstrukcyjne wszystkich elementów konstrukcyjnych budynku
Wykaz stolarki okiennej i drzwiowej
Wykaz podstawowej tarcicy na cały dom
Oświadczenia projektantów o zgodności wykonanego projektu ze sztuką budowlaną i zasadami wiedzy technicznej
Uprawnienia projektowe i zaświadczenia z izby architektów i inżynierów
Zgodę na zmiany w projekcie (architekci członkowie izby architektów dostają zgodę „in blanco”)
Do każdego projektu dodajemy publikację Zbuduj sam drewniany dom. Instrukcja montażu krok po kroku (wersja drukowana).
Zamówienie
Zamawiam projekt powtarzalny budynku mieszkalnego, jednorodzinnego w konstrukcji drewnianej szkieletowej, typ
CZESŁAWA
Cena projektu budowlanego architektonicznego i budowlanego technicznego z instalacjami po 3 egzemplarze
