Projekt domu Joanna

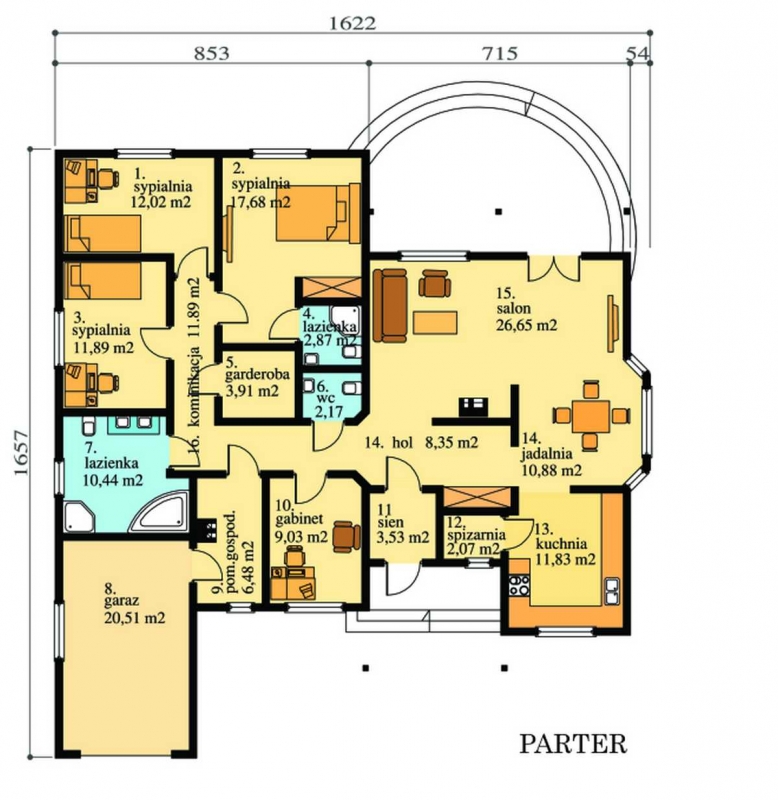

Wykaz powierzchni
sypialnia 12,02m²
sypialnia 17,68m²
sypialnia 11,89m²
łazienka 2,87m²
garderoba 3,91m²
wc 2,17m²
łazienka 10,44m²
garaż 20,51m²
pom. gospodarcze 6,48m²
gabinet 9,03m²
sień 3,53m²
spiżarka 2,07m²
kuchnia 11,83m²
hol 8,35m²
salon 26,65m²
korytarz 11,20m²
Razem 160,63m²
Dane techniczne budynku
Powierzchnia użytkowa: 160,60m²
Powierzchnia zabudowy: 191,20m²
Wysokość budynku w kalenicy: 6,10m
Ilość pokoi: 5
Minimalne wymiary działki: 24,22m x 25,57m
Wymiary budynku: 16,22m x 16,57m

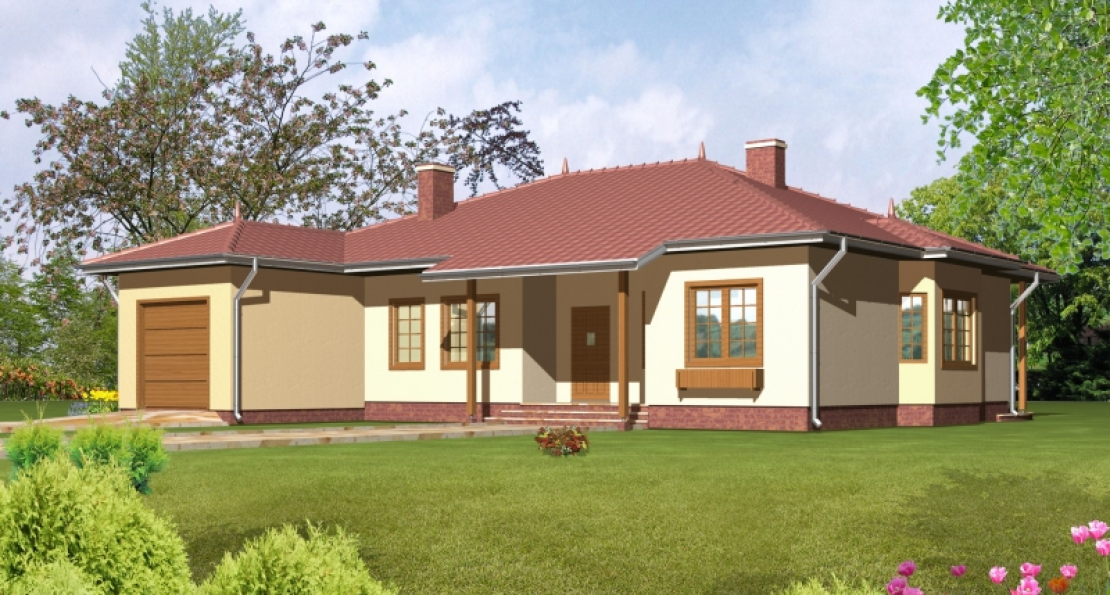

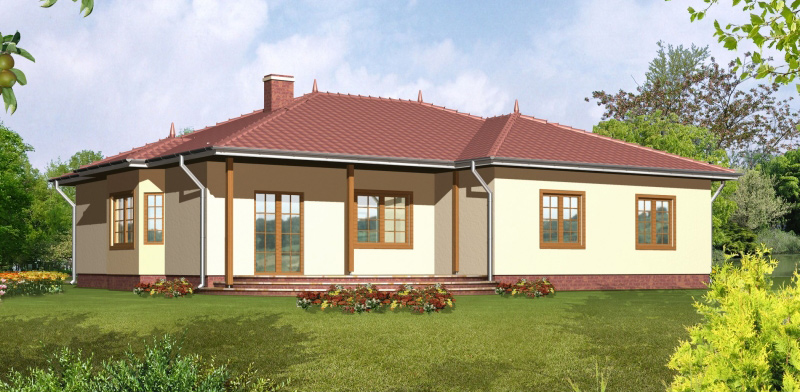

Opis projektu JOANNA:
Dom drewniany jednorodzinny, parterowy z garażem, niepodpiwniczony, przeznaczony dla 4-5 osobowej rodziny. Dom podzielony jest na dwie strefy: dzienną i nocną. Strefa dzienna to salon z kominkiem, kuchnia z pomieszczeniem gospodarczym-spiżarka i jadalnią, wc i hol, natomiast część nocna to trzy sypialnie, dwie łazienki, garderoba i pokój do pracy.
Technologia wykonania:
Budynek drewniany zaprojektowano w konstrukcji drewnianej szkieletowej tzw. kanadyjczyk. Ściany wewnętrzne i zewnętrzne drewniane, słupki o przekroju 4 x 14cm, strop i więźba dachowa drewniane o przekroju 4 x 18cm. Ściany za zewnątrz szalówka drewniana lub tynk akrylowy na styropianie, wewnętrzne płyta gipsowo-kartonowa na łatach. Dach o kącie nachylenia 22º kryty blacho dachówką.
Projekt zawiera:
Opis techniczny
Rzut fundamentów
Rzut podwaliny
Rzut parteru
Rozrysowane ściany parteru
Przekroje
Więźba dachowa
Detale więźby dachowej

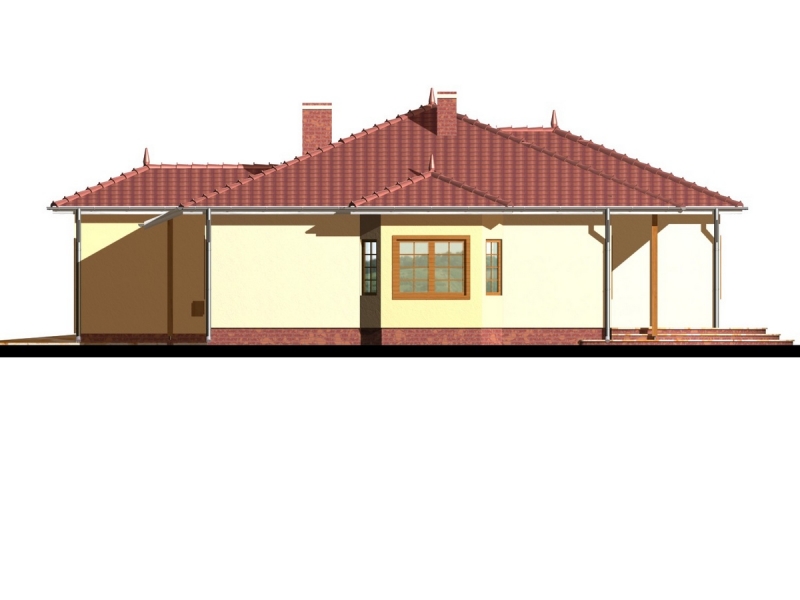

Elewacje
Wykaz tarcicy
Wykaz stolarki
Instalacje sanitarne
Instalacje elektryczne
Uprawnienia i izby projektantów
Charakterystyka energetyczna
Zgoda na zmiany
Do każdego projektu dodajemy publikację Zbuduj sam drewniany dom. Instrukcja montażu krok po kroku (wersja drukowana).
Zamówienie
Zamawiam projekt powtarzalny budynku mieszkalnego, jednorodzinnego w konstrukcji drewnianej szkieletowej, typ
JOANNA
Cena projektu budowlanego architektonicznego i budowlanego technicznego z instalacjami po 3 egzemplarze
