• Powierzchnia użytkowa 98,88 m2

• Powierzchnia użytkowa brutto 104,39 m2

• Powierzchnia zabudowy 124,00 m2

• Kubatura budynku 636,74 m3

• Wysokość budynku w kalenicy 6,44 m

• Wysokość budynku do okapu 3,51 m

• Wymiary zewnętrzne budynku 12,45 x 9,96 m

• Minimalne wymiary działki 20,45 x 17,96 m

• Nachylenie dachu 300º

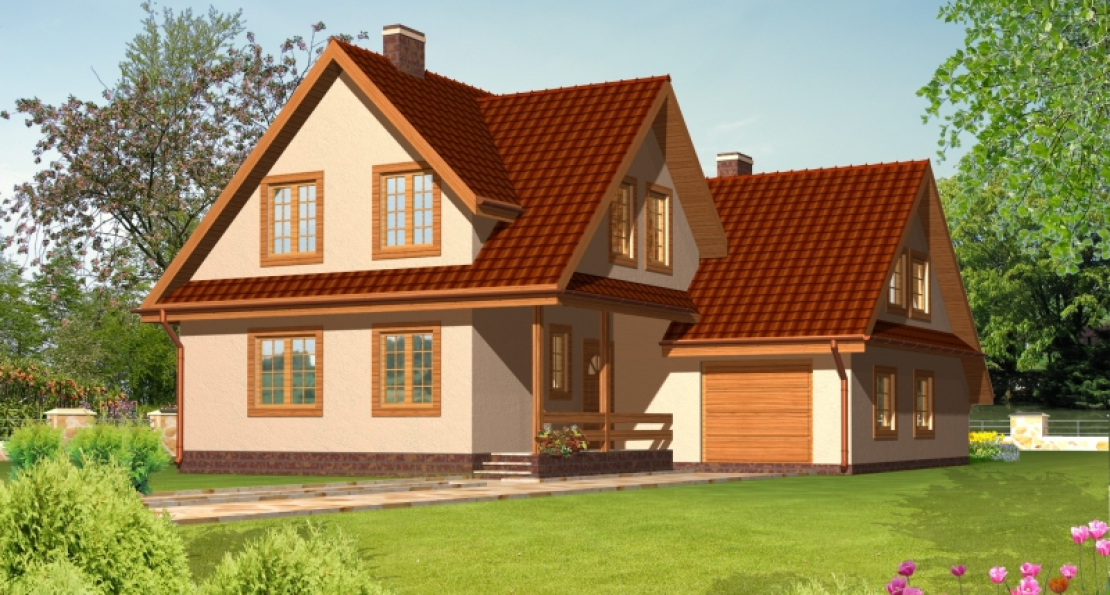

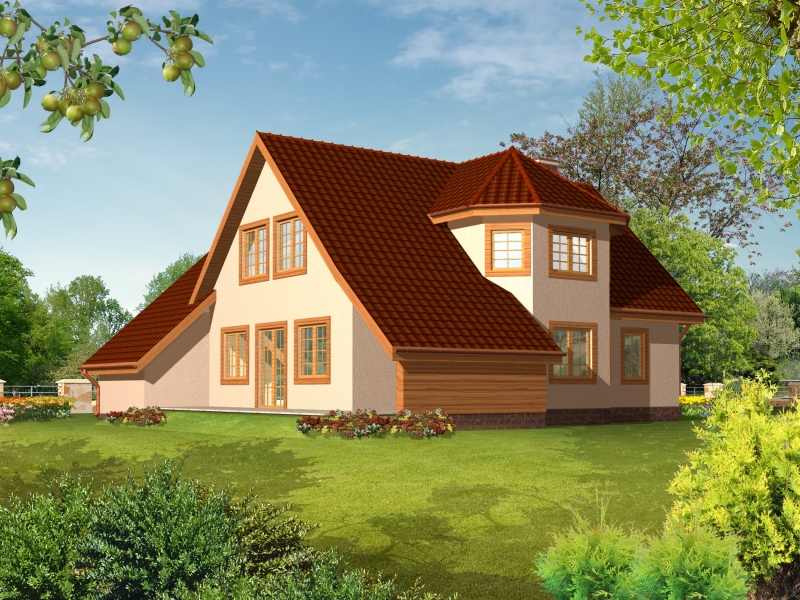

Dom jednorodzinny, parterowy z użytkowym poddaszem i garażem. Wygodny budynek dla 4-5-cio osobowej rodziny. Dom podzielony jest na dwie strefy: dzienną i nocną. Strefa dzienna na parterze to hol, wc, pomieszczenie gospodarcze, kuchnia, pokój dzienny z kiminkiem i gabinet na poddaszu, natomiast część nocna to cztery sypialnie i łazienka z garderobą.

Budynek zaprojektowano w konstrukcji drewnianej tzw. kanadyjczyk. Ściany wewnętrzne i zewnętrzne drewniane, słupki o przekroju 5 x 15cm, strop i więźba dachowa drewniane o przekroju 5 x 20cm. Ściany za zewnątrz szalówka drewniana lub tynk akrylowy na styropianie, wewnętrzne płyta gipsowo-kartonowa na łatach. Dach o kącie nachylenia 45º kryty blacho dachówką.

• Opis techniczny

• Rzut ław fundamentowych w skali 1:50

• Detale ław fundamentowych i ich obliczenia

• Rzut parteru w skali 1:50 z naniesionymi elementami konstrukcyjnymi

• Rzut parteru – belki stropowe w skali 1:50

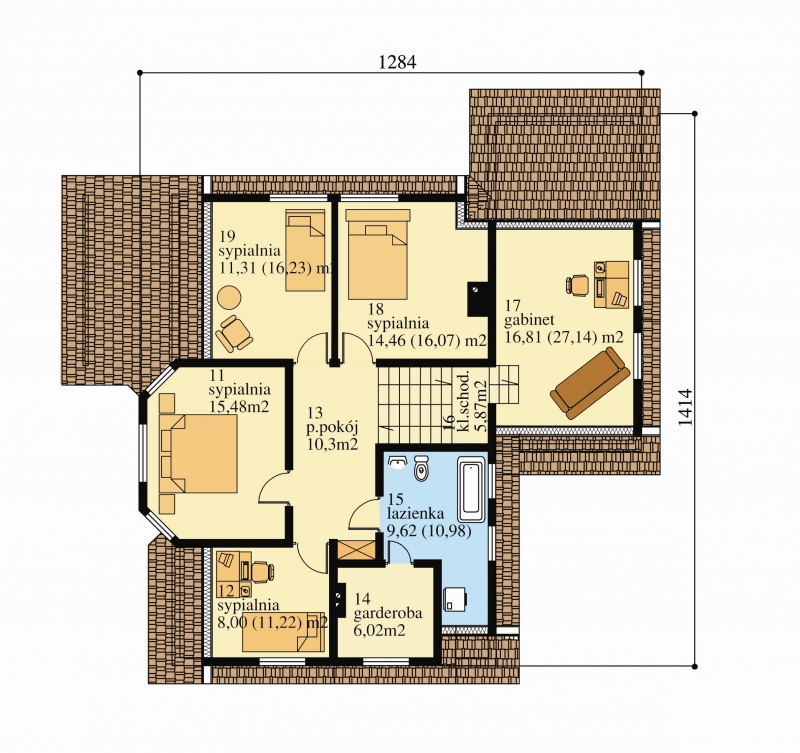

• Rzut poddasza w skali 1:50 z naniesionymi elementami konstrukcyjnymi

• Rzut więźby dachowej w skali 1:50

• Rzut dachu w skali 1:50

• Przekroje w skali 1:50 – niezbędna ilość pokazująca wszystkie elementy bu­dynku

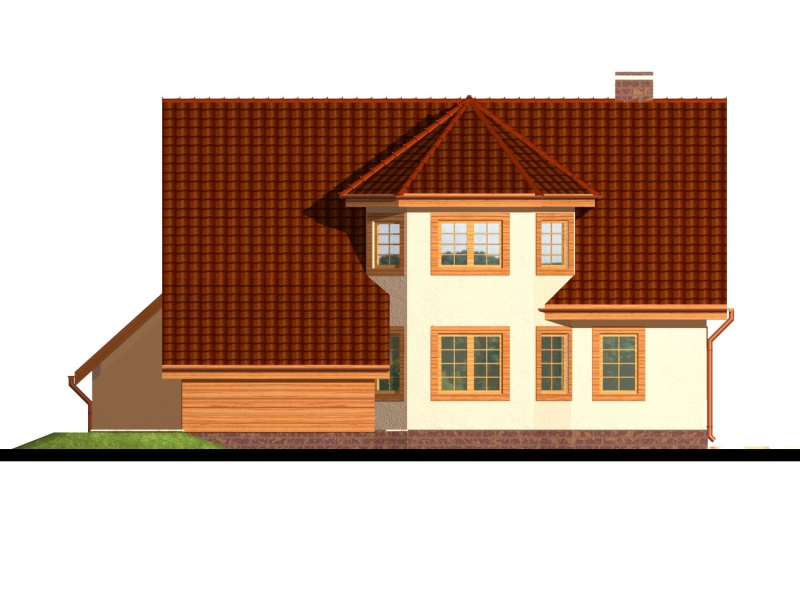

• Cztery elewacje

• Rysunki detali konstrukcyjnych

• Pełne obliczenia konstrukcyjne wszystkich elementów konstrukcyjnych bu­dynku

• Wykaz stolarki okiennej i drzwiowej

• Wykaz podstawowej tarcicy na cały dom

• Oświadczenia projektantów o zgodności wykonanego projektu ze sztuką budowlaną i zasadami wiedzy technicznej

• Uprawnienia projektowe i zaświadczenia z izby architektów i inżynierów

• Zgodę na zmiany w projekcie (architekci członkowie izby architektów dostają zgodę „in blanco”)


Do każdego projektu dodajemy publikację Zbuduj sam drewniany dom. Instrukcja montażu krok po kroku (wersja drukowana).

Zamawiam projekt powtarzalny budynku mieszkalnego, jednorodzinnego w konstrukcji drewnianej szkieletowej, typ

Cena projektu budowlanego architektonicznego i budowlanego technicznego z instalacjami po 3 egzemplarze
