Projekt domu z tarasami

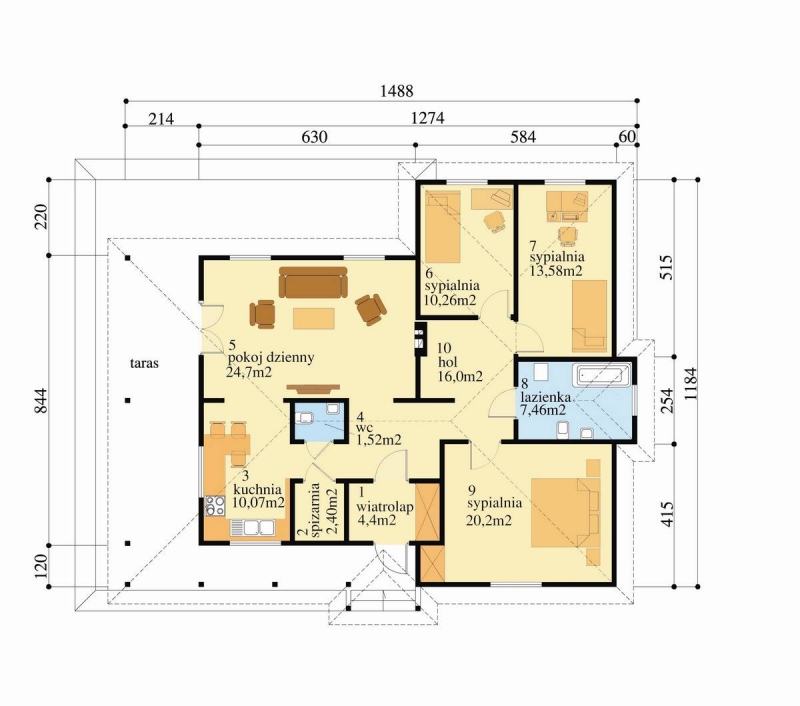

Wykaz powierzchni
wiatrołap 27,72m²
spiżarka 2,39m²
kuchnia 10,09m²
WC 1,52m²
pokój dzienny 24,70m²
sypialnia 10,30m²
sypialnia 13,58m²
łazienka 7,48m²
sypialnia 20,18m²
komunikacja 8,55m²
hol 7,38m²
składzik 0,95m²
garaż 21,67m²
Razem 110,55 m2
Dane techniczne budynku
Powierzchnia użytkowa 110,55m²
Powierzchnia zabudowy 179,26m²
Wysokość budynku w kalenicy 6,45m
Ilość pokoi 4
Minimalne wymiary działki 21,29m x 20,85m
Wymiary budynku 11,84m x 14,88m
Opis projektu DOM Z TARASAMI:
Dom drewniany jednorodzinny, szkielet drewniany parterowy bez garażu, niepodpiwniczony, przeznaczony dla 3-4 osobowej rodziny. Dom podzielony jest na dwie strefy: dzienną i nocną. Strefa dzienna to pokój dzienny z kominkiem, kuchnia, wc, hol, i spiżarka, natomiast część nocna to trzy sypialnie z łazienką. Na zewnątrz od ogrodu zaprojektowano zadaszenie z miejscem na grilla.
Technologia wykonania:
Budynek zaprojektowano w konstrukcji drewnianej tzw. kanadyjczyk. Ściany wewnętrzne i zewnętrzne drewniane, słupki o przekroju 4 x 14cm, strop i więźba dachowa drewniane o przekroju 4 x 18cm. Ściany za zewnątrz szalówka drewniana lub tynk akrylowy na styropianie, wewnętrzne płyta gipsowo-kartonowa na łatach. Dach o kącie nachylenia 30º kryty blacho dachówką.
Projekt zawiera:
Opis techniczny
Rzut ław fundamentowych w skali 1:50
Detale ław fundamentowych i ich obliczenia
Rzut parteru w skali 1:50 z naniesionymi elementami konstrukcyjnymi
Rzut parteru – belki stropowe w skali 1:50
Rzut więźby dachowej w skali 1:50
Rzut dachu w skali 1:50
Przekroje w skali 1:50 – niezbędna ilość pokazująca wszystkie elementy budynku

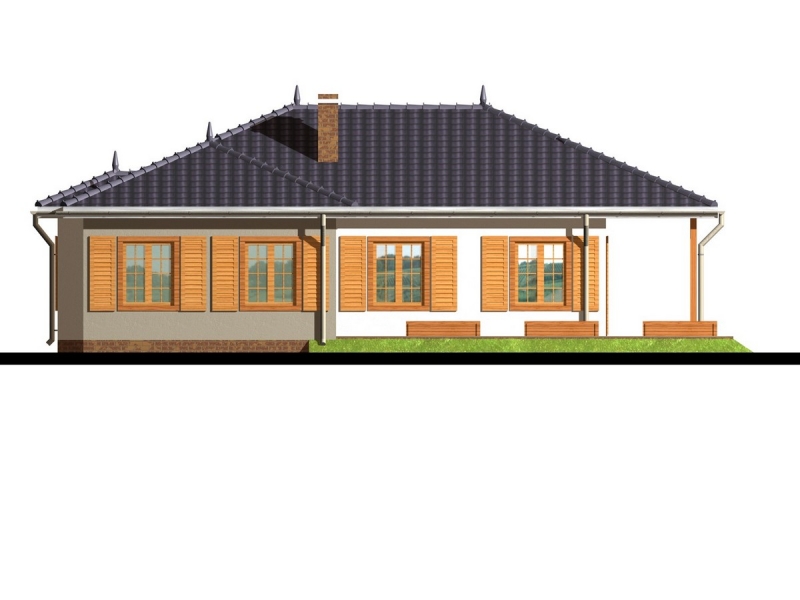

Cztery elewacje
Rysunki detali konstrukcyjnych
Pełne obliczenia konstrukcyjne wszystkich elementów konstrukcyjnych budynku
Wykaz stolarki okiennej i drzwiowej
Wykaz podstawowej tarcicy na cały dom
Oświadczenia projektantów o zgodności wykonanego projektu ze sztuką budowlaną i zasadami wiedzy technicznej
Uprawnienia projektowe i zaświadczenia z izby architektów i inżynierów
Zgodę na zmiany w projekcie (architekci członkowie izby architektów dostają zgodę „in blanco”)
Do każdego projektu dodajemy publikację Zbuduj sam drewniany dom. Instrukcja montażu krok po kroku (wersja drukowana).
Zamówienie
Zamawiam projekt powtarzalny budynku mieszkalnego, jednorodzinnego w konstrukcji drewnianej szkieletowej, typ
DOM Z TARASAMI
Cena projektu budowlanego architektonicznego i budowlanego technicznego z instalacjami po 3 egzemplarze
